挤出机OEM设备状态监测系统

illustrations

系统需求

  • 通过无扰的外接传感器采集设备状态信息(振动、温度、视频等)

  • 传感器数据可实施传递到本地端服务器及云端服务器

  • 能够实时看到相关传感器的数据(本地数据库支持3年以上的数据存储)

  • 整套系统便于安装及拆卸,预留加装其他传感器的软硬件接口

  • 预留采集挤出机主机或者其他辅助设备的数据接口
    (设备厂家应开放相关数据接口)

系统概述

1. 振动监测的作用

  • 实时监测轴承运行情况,通过原始数据采集、特征值提取、FFT、高频解调等技术手段,有效发现轴承早、中、晚期故障;
  • 实时监测机组振动情况,及时发现机组振动异常、振动波动、共振等故障;
  • 实时监测电机、齿轮箱、联轴器等部件振动情况,记录机组完整生命周期曲线。

2. 温度监测的作用

  • 实时监测轴承运行情况,通过原始数据采集、特征值提取、FFT、高频解调等技术手段,有效发现轴承早、中、晚期故障;
  • 实时监测机组振动情况,及时发现机组振动异常、振动波动、共振等故障;
  • 实时监测电机、齿轮箱、联轴器等部件振动情况,记录机组完整生命周期曲线。

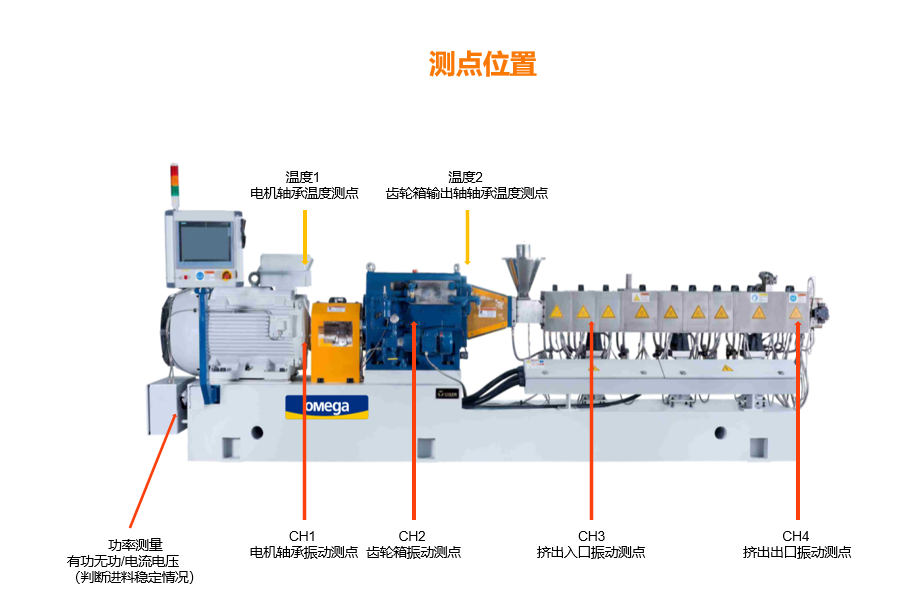

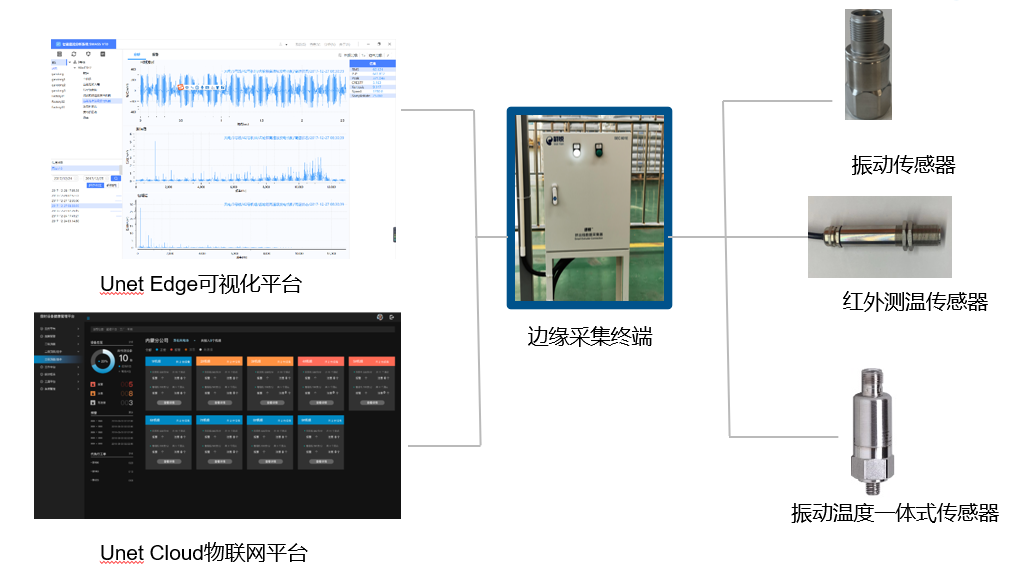

3. 系统拓扑

图片 1_2.png

图片 2_2.png

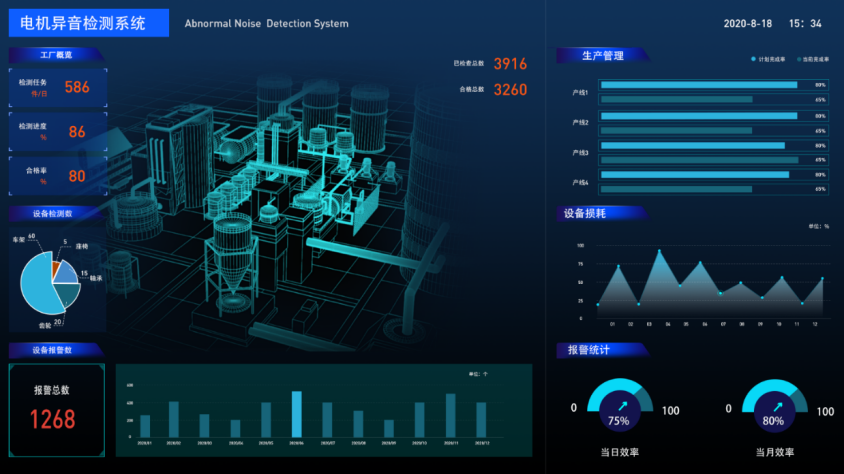

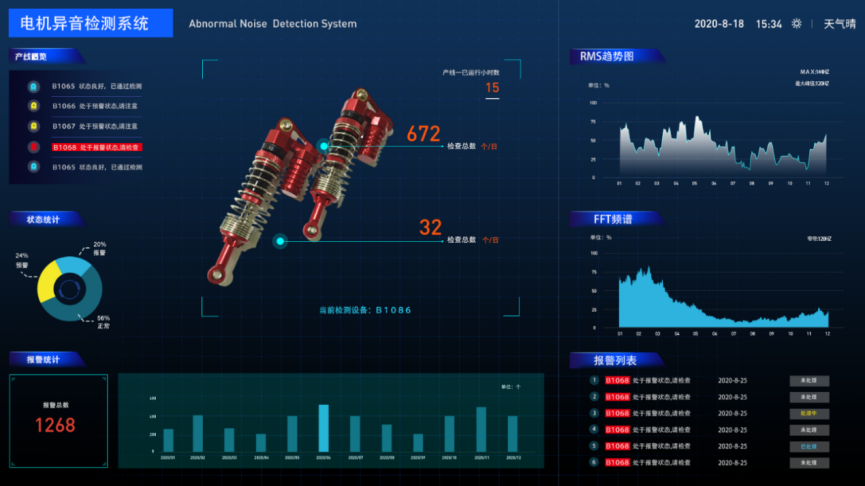

4. 异音在线监测

  • 基于振动传感的方法,监测效率远远高于传统的噪音分析法
  • 可预先设立全方位的故障检测模型,实时同步采集、监测
  • 瑕疵品检出率明显高于传统噪音监测法

图片 52227.png

图片 52229.png

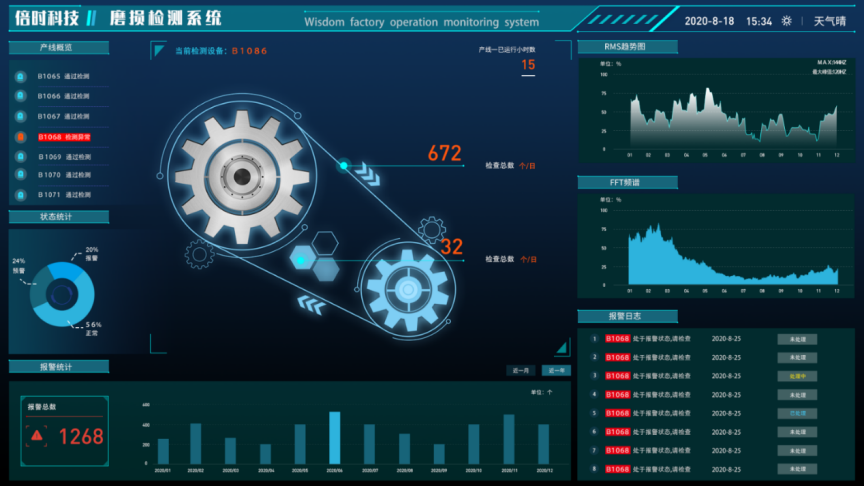

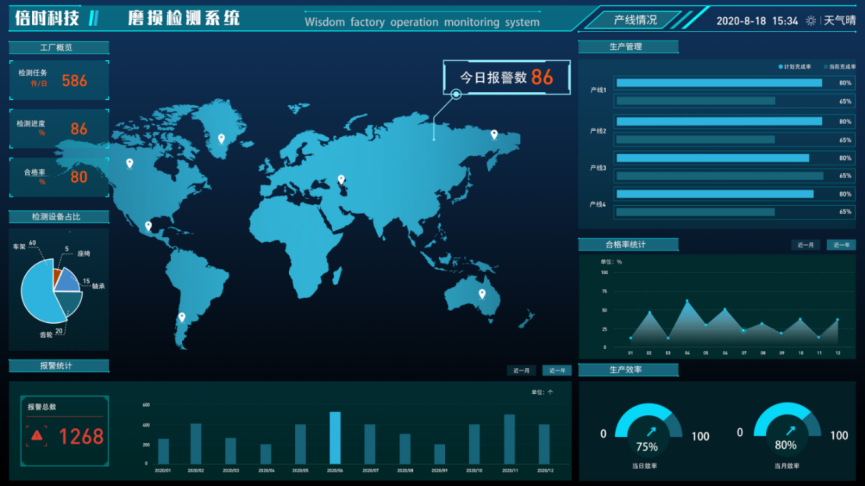

5. 磨损监测

  • 基于振动传感的方法,可有效检测出由金属与金属之间的摩擦,所产生的磨损
  • 不仅可监测设备的运转情况,又可以检测产品中是否存在金属磨削
  • 对于食品级的设备运行,提供关键的设备运行信息

图片 52224.png

图片 7.png
